생육 최적화
재배 용기의 기울기를 조절해 식물 활착, 성장, 개화 시기 등 생육 환경을 더 유연하게 관리할 수 있습니다.
KR Patent · 공개 10-2014-0055677
각도를 바꾸며
각도를 바꾸며
생육 조건과 미관을 함께 설계하는 수직 녹화 시스템
이 시스템은 다단 적층형 식생 재배 용기를 수직 프레임에 배치하고, 틸팅 로드·가동 링크·틸팅 샤프트·구동수단을 연동해 필요에 따라 전체 각도를 조절합니다. 급수 장치, 센서 기반 제어, 블록 유닛형 확장 구조까지 결합해 전시·조경·도시 벽면 녹화에 폭넓게 활용할 수 있습니다.
0°–90°상황에 따라 조절되는 설치 각도
20전체 청구항 수
3+모터·수동 핸들·실린더 기반 구동 선택지
PLC센서·제어부 기반 자동 운용 옵션
Why this matters
수직 벽 녹화의 고정식 한계를 넘어서는 이유
기존 적층식 식물재배기는 배치 형식이 제한적이고, 과잉 급수·토양 침식·노출 배관·설치 후 각도 변경 불가 같은 문제가 있었습니다. TILT GREEN은 식재 후에도 재배 용기의 각도를 조절할 수 있도록 설계해 생육 관리와 시각적 연출을 동시에 개선합니다.
02
전시 연출
전시장·관람실·쇼룸처럼 시각적 전달력이 중요한 공간에서 식물이 더 잘 보이도록 각도를 조절할 수 있습니다.
03
경제적 확장
여러 재배 용기를 하나의 트레이에 수납하고 적층하는 구조로, 대면적 녹화벽을 효율적으로 구성할 수 있습니다.
Photoreal visual
4단 일체형 긴 화분과 프리미엄 메탈 받침 구조

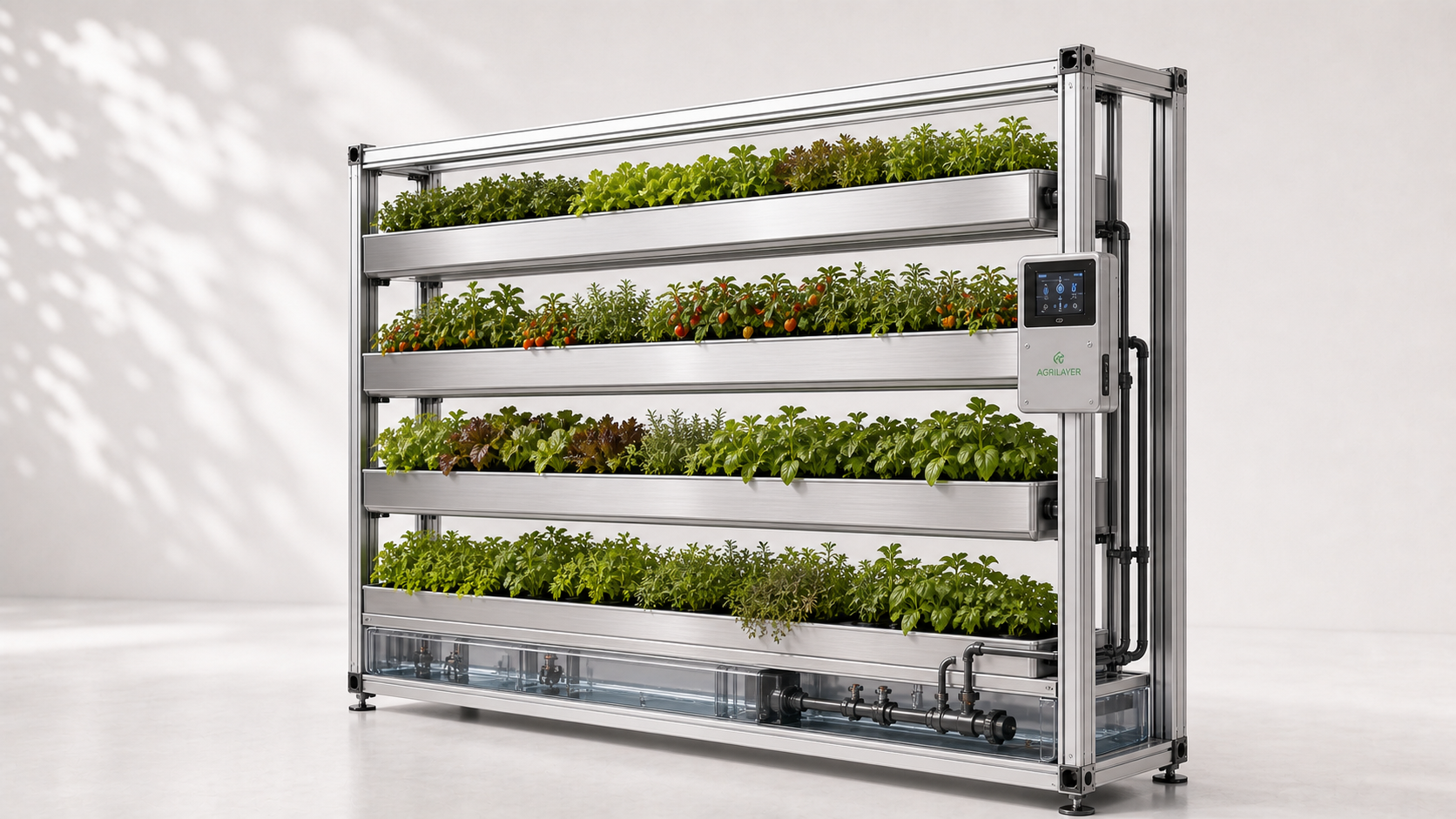

헤드 이미지는 가로 4단 구성을 중심으로 정리하고, 각 단의 소형 화분 이미지를 하나의 길쭉한 일체형 플랜터처럼 보이도록 통합했습니다. 받침대와 프레임은 각진 은색 메탈 구조로 강조해 고급스럽고 안정적인 제품 인상을 강화했습니다.
Premium 4-tier planter visualSilver metal support system
Core mechanism
특허 핵심 메커니즘을 한눈에 보는 5단 구조
핵심 구조는 수직프레임, 재배 용기, 틸팅 샤프트, 틸팅 로드, 가동 링크, 틸팅 트레이, 구동수단으로 이어집니다. 틸팅 로드의 직선 운동이 링크를 통해 회전 변위로 전환되고, 그 움직임이 다단 용기의 기울기 변화로 연결됩니다.
Patent Mechanism InfographicControl · Linkage · Synchronized Tilt
1
수직프레임 100
벽체처럼 세워지는 전체 재배 모듈을 안정적으로 지지하는 기본 프레임입니다.
2
틸팅 로드 130
프레임의 수직 방향을 따라 움직이며, 각도 조절에 필요한 직선 운동을 전달합니다.
3
가동 링크 140
틸팅 로드와 샤프트를 연결해 직선 운동을 회전 운동으로 바꾸는 핵심 연결부입니다.
4
틸팅 트레이 150
하나 이상의 재배 용기를 수납하며, 링크의 회전력에 따라 전체 기울기가 함께 변합니다.
5
구동수단 200
모터·수동 핸들·실린더 유닛 등을 이용해 틸팅 로드를 움직이고 최종 각도를 제어합니다.
Concept DiagramTilt transmission
Angle control
한 번의 제어로 벽 전체의 자세를 바꾸는 경험
틸팅 로드의 직선 운동을 활용해 트레이의 위치 각도를 가변시키는 구조입니다. 사용자는 시간대, 전시 목적, 식물 상태에 맞춰 벽 전체의 자세를 조절할 수 있습니다.
24 degrees
0° 평면45° 전시형90° 수직
Container + module
용기, 트레이, 수분 저장 구조까지 이어지는 모듈 설계
모듈 설계는 틸팅 트레이의 수납 공간, 재배 용기의 내부·외부 이중 구조, 수분 저장 공간, 흡수공 구성까지 함께 고려합니다. 내부 용기와 외부 용기 사이에 저장 공간을 두어 기울어진 상태에서도 토양에 수분을 안정적으로 공급할 수 있습니다.
Module VisualReservoir + tray
틸팅 트레이 수납형식윗면 개방 홈 수납형 또는 끼움 홀 형식 등 설치 방식에 맞는 트레이 구조를 적용할 수 있습니다.
내부 용기 + 외부 용기하단 흡수공을 가진 내부 용기와 이를 감싸는 외부 용기로 구성해 수분 관리 안정성을 높입니다.
어느 각도에서도 급수측면 저장 공간을 확보해 장치가 기울어진 상태에서도 토양에 수분이 공급되도록 설계합니다.
복수 용기 결합외부 용기 하나에 복수의 내부 용기를 결합해 공간 규모에 맞는 확장형 구성이 가능합니다.
Drive options
현장 조건에 맞춰 선택 가능한 구동 방식
구동 방식은 설치 환경과 운영 목적에 따라 선택할 수 있습니다. 정밀 제어가 필요한 공간에는 전동 방식을, 유지관리가 중요한 현장에는 수동 방식이나 실린더 방식을 적용할 수 있습니다.
Option A
기어드 모터 + 스크류
브래킷, 기어드 모터, 스크류, 볼 너트 볼 부쉬, 연결대, 서포팅 로드로 구성되어 정밀하고 반복적인 자동 각도 제어에 적합합니다.
Option B
래크·피니언 수동 구동
핸들을 돌려 기어박스를 수동으로 구동하는 방식으로, 단순한 구조와 유지관리 편의성이 장점입니다.
Option C
에어·유압 실린더
에어 실린더 또는 유압 실린더 유닛을 동력원으로 사용해 틸팅 로드의 직선 운동을 직접 구현합니다.
Smart system
센서, 제어부, 급수 장치가 결합된 운영 시스템
스마트 운영 시스템은 온도·습도·광도 등 생육 환경 정보를 센서로 감지하고, 제어부가 이를 바탕으로 구동 시기와 전원 출력을 조절하는 방식입니다. 급수통, 공급관로, 급수펌프, 분배관, 디지털 유량계, 솔레노이드밸브를 결합해 정량 급수도 구현할 수 있습니다.
Sensor stack
온도·습도·광도 감지
생육에 영향을 주는 환경 정보를 감지해 제어 입력 데이터로 활용합니다.
Control logic
중앙처리장치 또는 PLC
설정값과 센서값을 비교해 구동 시기와 전원 출력을 자동으로 조절합니다.
Water management
정량 급수 제어
유량계와 솔레노이드밸브를 이용해 필요한 양만 공급하고, 공급이 끝나면 펌프를 차단합니다.
Scalable architecture
블록 유닛과 캐비넷으로 커지는 대면적 녹화 플랫폼
틸팅 장치를 블록 단위 유닛으로 구성하면 가로 또는 세로 방향으로 배열·적층할 수 있습니다. 캐비넷형 케이싱까지 결합하면 건축 외장, 실내 로비, 전시 파빌리온, 브랜드 월 등으로 확장하기 좋은 대면적 녹화 플랫폼이 됩니다.
1→N블록 단위 확장
가로/세로배열·적층 가능
Cabinet통합 케이싱 처리
Scale PreviewBlock unit array
Use cases
이 디자인이 어울리는 적용 장면
적용 범위는 건축 외벽과 내벽, 전시장, 관람 공간, 도시경관 개선 영역까지 확장할 수 있습니다. 제품 소개 페이지 역시 단순한 특허 설명보다 조경·전시·건축 솔루션을 제안하는 방식으로 구성하는 편이 더 설득력 있습니다.
Exterior
건물 외벽 녹화
외벽에 식재해 도시 미관과 환경 개선 효과를 동시에 노리는 시나리오입니다.
Interior
실내 로비·쇼룸 월
실내 벽면에도 적용할 수 있어 로비, 쇼룸, 브랜드 공간 연출에 활용하기 좋습니다.
Exhibition
전시형 가변 녹화 장치
시간대와 관람 동선에 따라 각도를 바꿔 전시 효과를 조절하는 가변형 녹화 장치로 활용할 수 있습니다.
Patent summary
특허 정보와 제안 포인트를 한 화면에 정리
공개번호, 출원번호, 공개일자, 발명의 명칭, 핵심 구성과 확장 요소를 한 화면에서 확인할 수 있도록 정리했습니다. 원문을 그대로 나열하기보다 사업 제안과 제품 소개에 맞게 구조와 문장을 재구성했습니다.
- 발명의 명칭
- 다단 적층형 입체 녹화 식생 자원 재배 용기의 틸팅 장치
- 공개번호
- 10-2014-0055677
- 출원번호
- 10-2012-0122859
- 공개일자
- 2014년 05월 09일
- 핵심 구성
- 수직프레임, 틸팅 로드, 가동 링크, 틸팅 트레이, 구동수단
- 확장 요소
- 센서 제어, PLC, 급수 장치, 블록 유닛 캐비넷화
